에폭시 부싱의 특징
변압기용 에폭시 부싱은 높은 적용 온도를 갖습니다. 모든 부싱의 작동 온도 범위는 -40~ 130C입니다. 매우 추운 지역과 매우 더운 지역에서 작동하는 변압기에 매우 중요합니다. 또한 일반적으로 햇볕이 내리쬐는 더운 정오에 강한 전류를 견디고 추운 밤에 매우 추운 날씨를 견뎌내는 태양광/풍력 발전 변압기에 특히 중요합니다. 이러한 극한 환경에서 에폭시 부싱은 매우 좋은 기록을 세웠습니다. 변압기용 에폭시 부싱은 높은 적용 온도를 갖습니다. 모든 부싱의 작동 온도 범위는 -40~ 130C입니다. 매우 추운 지역과 매우 더운 지역에서 작동하는 변압기에 매우 중요합니다. 또한 일반적으로 햇볕이 내리쬐는 더운 정오에 강한 전류를 견디고 추운 밤에 매우 추운 날씨를 견뎌내는 태양광/풍력 발전 변압기에 특히 중요합니다. 이러한 극한 환경에서 에폭시 부싱은 매우 좋은 기록을 세웠습니다.
고성능고성능:
우리는 단열재 내부에 기공이 생기지 않도록 뛰어난 주입 장비를 구축했습니다.
우리는 변압기용 에폭시 부싱에 대한 효과적인 테스트 장비와 테스트 절차를 갖추고 있습니다. 각 부싱은 공장에서 완성되기 전에 테스트를 거쳐야 합니다.
우리는 부싱 스터드 표면 처리를 위해 특수한 인터페이스 처리 기술(DIT라고 함)을 사용하여 부싱이 장기적으로 누설되지 않도록 보장합니다. 우리는 절연체 내부에 기공이 없도록 뛰어난 주입 장비를 구축했습니다.
우리는 변압기용 에폭시 부싱에 대한 효과적인 테스트 장비와 테스트 절차를 갖추고 있습니다. 각 부싱은 공장에서 완성되기 전에 테스트를 거쳐야 합니다.
우리는 부싱 스터드 표면 처리를 위해 특수한 인터페이스 처리 기술(DIT라고 함)을 사용하여 부싱이 장기적으로 사용되어도 누출이 발생하지 않도록 보장합니다.
엄격한 테스트엄격한 테스트:
Ginte 에폭시 부싱은 IEC60137에 따라 많은 테스트를 통과했습니다.
●유전율 시험
기본 임펄스 레벨 시험: 1.2kV 등급의 경우 임펄스 전압은 30kV(전파)이고 2.5kV 등급의 경우 임펄스 전압은 45KV(전파)입니다. 고전압 50Hz 및 60Hz 내전압 시험: 1.2kV 등급의 경우 시험 전압은 10kV/1분이고 2.5KV 등급의 경우 시험 전압은 2.0KV/1분입니다.
●기계적 강화 시험
누설 테스트,
스터드 푸시 아웃 테스트,
스터드 토크 강도 시험,
캔틸레버 테스트,
플랜지 토크 테스트.
●환경 테스트
열 사이클 테스트가 포함됩니다. 테스트된 온도 범위는 -40~130C이며 20회 사이클을 견딥니다.
모든 설계 테스트는 고객의 요구 사항이나 당사와 고객 간의 계약에 따라 수행됩니다.
고객의 요청에 따라 참고용 테스트 보고서 사본을 보유하고 있습니다.
메모:
모든 변압기용 에폭시 부싱에는 AL 클램프 1개가 함께 제공됩니다.
고객이 선택할 수 있도록 NBR 및 HNBR로 만든 씰 개스킷이 있습니다.
일반적으로 고객이 청구하지 않는 한 밀봉 개스킷 비용은 견적에 포함되지 않습니다.참고
모든 변압기용 에폭시 부싱에는 AL 클램프 1개가 함께 제공됩니다.
고객이 선택할 수 있도록 NBR 및 HNBR로 만든 씰 개스킷이 있습니다.
일반적으로 밀봉 개스킷 비용은 고객이 별도로 청구하지 않는 한 견적에 포함되지 않습니다.
2A 시리즈 알루미늄 합금 에폭시 부싱
전기 전도도 : 56% IACS(20도)
현재 정격: 3150A
전압 정격: 2.5kV, BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8, 4볼트 조립. 스터드 및 스페이드 재질: 6101-T63 주석 도금, 내부 스페이드 4개 구멍, 외부 스페이드 구멍은 표 참조.
전기 전도도 : 56% IACS(20도)
현재 정격: 3150A
전압 정격: 2.5kV, BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8, 4볼트 조립.
2B 시리즈 구리 에폭시 부싱
전기 전도도 : 101 % IACS(20도)
현재 정격: 4300A
전압 정격: 2.5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8.4볼트 조립. 스터드 및 스페이드 재질: C11000 주석 도금, 내부 스페이드 4개 구멍, 외부 스페이드 구멍은 표 참조.
전기 전도도 : 101 % IACS(20도)
현재 정격: 4300A
전압 정격: 2.5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8.4볼트 조립.
3B-2200 시리즈 구리 에폭시 부싱
전기 전도도 : 101% IACS(20도)
현재 정격: 2200A
전압 정격: 2 5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8. 4볼트 조립. 스터드 및 스페이드 재질: C11000 주석 도금, 내부 스페이드 2개 구멍, 외부 스페이드 구멍은 표 참조.
전기 전도도 : 101% IACS(20도)
현재 정격: 2200A
전압 정격: 2 5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8. 4볼트 조립.
3B-3300 시리즈 구리 에폭시 부싱
전기 전도도 : 101% IACS(20도)
현재 정격: 3300A
전압 정격: 2.5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8.4볼트 조립.
3B-4515 시리즈 구리 에폭시 부싱
전기 전도도 : 101% IACS(20도)
현재 정격: 4515A
전압 정격: 2.5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8.4볼트 조립.
4B-4515 시리즈 구리 에폭시 부싱
전기 전도도 : 101% IACS(20도)
현재 정격: 4515A
전압 정격: 2.5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8.4볼트 조립.
5B-5400 시리즈 구리 에폭시 부싱
전기 전도도 : 101% IACS(20도)
현재 정격: 5400A
전압 정격: 2.5kV BIL 45kV
적용온도 : -40~ 130도
탱크 구멍 직경: Φ77.8.4볼트 조립.
6B-6500 시리즈 구리 에폭시 부싱
전기 전도도 : 101% IACS(20도)
현재 정격: 6500A
전압 정격: 2.5kV BIL 60kV, CAN/CSA-C88-M90을 준수합니다.
적용온도 : -40~ 130도
탱크 구멍 직경: Φ124.0,4-볼트 조립.

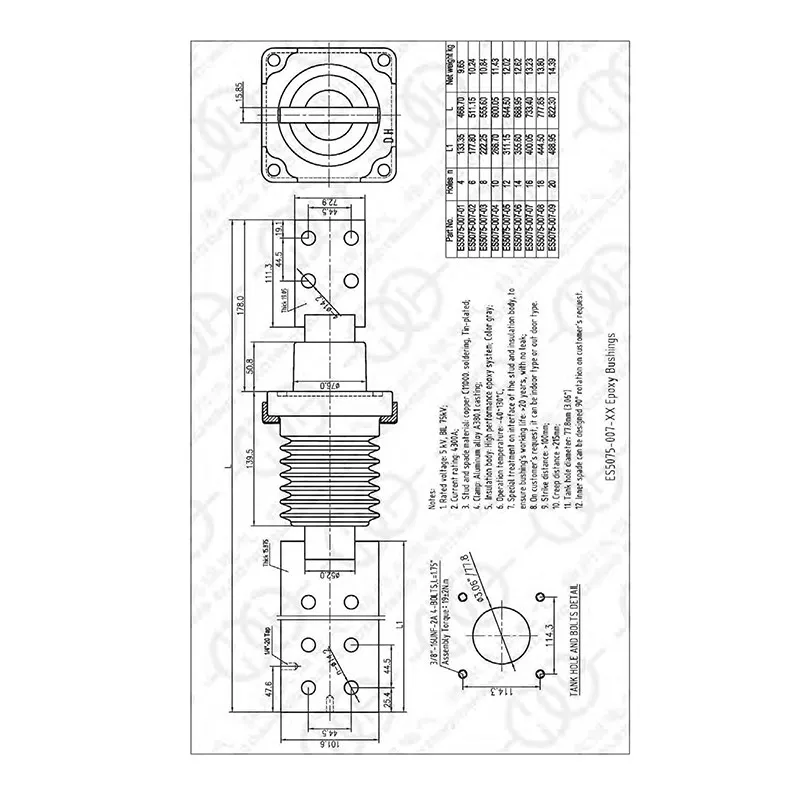

ES5075 시리즈 에폭시 부싱
현재 정격 : 2200A~ 4515A
스터드와 스페이드 소재: 구리 C11000. 은납땜, 주석 도금
클램프: 알루미늄 합금;
절연체: 고성능 에폭시 시스템, 색상: 회색
작동 온도: -40~130도,
스터드와 절연체 인터페이스에 특수 처리를 하여 부싱의 작동을 보장합니다.
life: >20년 동안 누출이 없었습니다.
고객의 요청에 따라 실내형 또는 실외형으로 제작이 가능합니다.
타격 거리: > 100mm
크립 거리 > 215mm
탱크 구멍 직경: 77.8mm(3.06")
고객의 요청에 따라 내부 스페이드는 90도 회전하도록 설계될 수 있습니다.
ES1230-001 시리즈 에폭시 부싱
현재 정격 : 800A;
스터드 및 스페이드 소재: 둥근 모서리 구리 막대 1.25*3/8", C11000 주석 도금
클램프 : 스테인리스 스틸 304
절연체: 고성능 에폭시 시스템, 색상: 회색
작동 온도: -40~ 130도,
탱크 구멍 직경: 65.0mm
ES1230-002 시리즈 에폭시 부싱
현재 정격 : 800A;
스터드 및 스페이드 소재: 둥근 모서리 구리 막대 1.25*3/8", C11000 주석 도금
클램프 : 스테인리스 스틸 304
절연체: 고성능 에폭시 시스템, 색상: 회색
작동 온도: -40~ 130도,
탱크 구멍 직경: 65.0mm
